پایهکوبی پنلهای خورشیدی: راهنمای جامع و نکات کلیدی
۱- مقدمه
در دنیای امروز، استفاده از انرژی خورشیدی به عنوان منبعی پاک و پایدار، اهمیت روزافزونی یافته است. یکی از عوامل کلیدی در بهرهوری بالای سیستمهای خورشیدی، نصب صحیح و اصولی پایههای پنلهای خورشیدی است. پایهها علاوه بر تثبیت پنلها، نقش مهمی در جهتدهی به آنها برای جذب حداکثری نور خورشید و افزایش طول عمر سیستم دارند
یکی از رایجترین و کارآمدترین روشهای نصب این پایهها، پایهکوبی است. در این روش، پروفیلهای فولادی یا لولهای بدون نیاز به بتن، بهوسیلهی دستگاه پایهکوب مستقیم در زمین کوبیده میشوند. این روش به دلیل سرعت بالا و استحکام مناسب، گزینهی ایدهآل برای پروژههای بزرگمقیاس محسوب میشود.
۲- کوبیدن پایههای پنلهای خورشیدی به سادهترین شکل: مراحل و ماشینآلات
۱-۲- انتخاب نوع پایه
ابتدا نوع پایه بر اساس نیاز سازه و شرایط خاک انتخاب میشود؛ میتواند فلزی، بتنی پیشساخته یا اسکروپایل باشد.
- فلزی (استیل): معمولاً پروفیل H یا لوله فولادی که مقاومت بالایی دارد.
- بتنی پیشساخته: برای سازههای سبک تا متوسط مناسب است.
- اسکروپایل (پیچدار): برای خاک نرم یا در مناطقی با سطح آب بالا که نصب آسان و کملرزش لازم است.

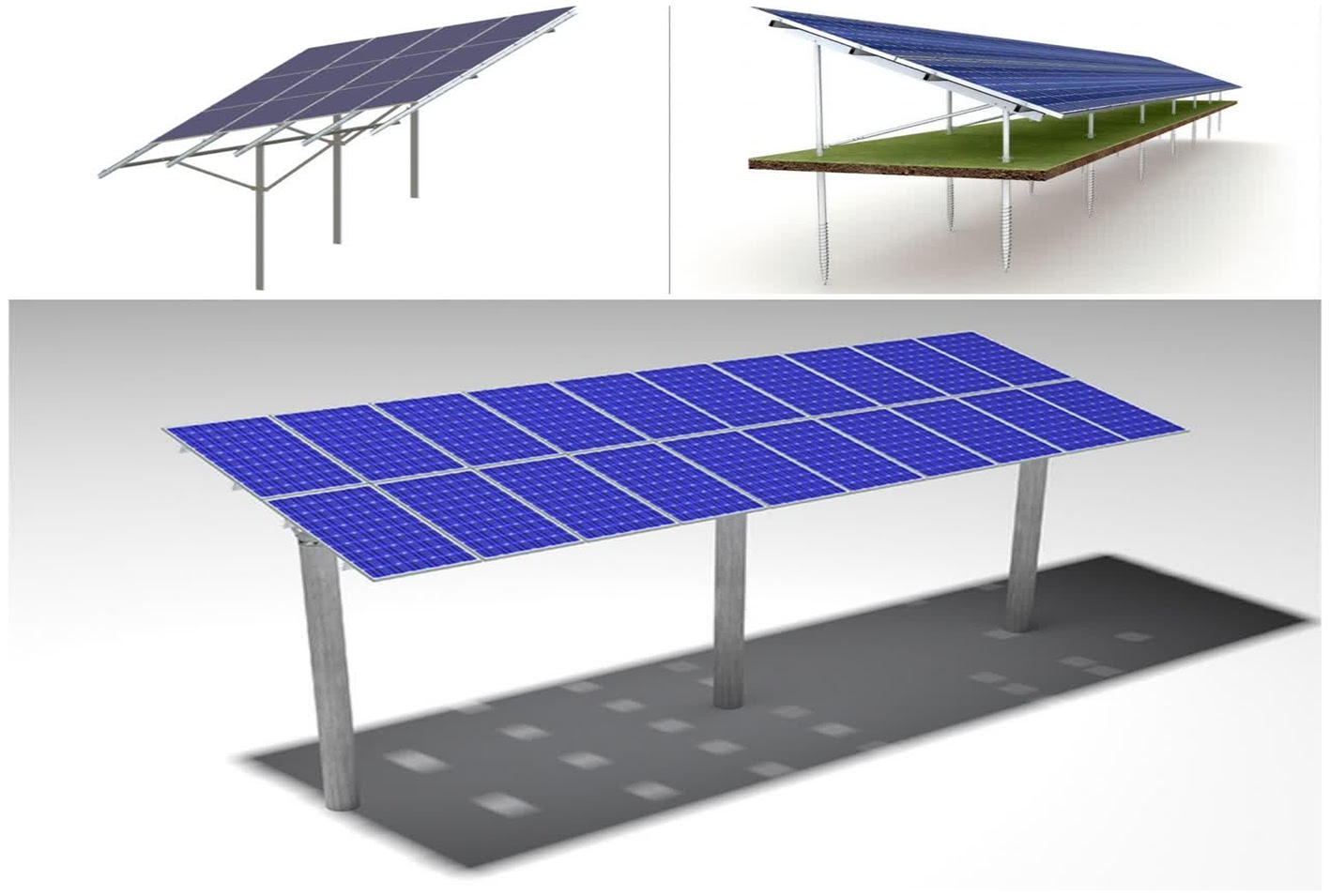

انواع پایه برای پنلهای خورشیدی
۲-۲- ماشینآلات مورد استفاده
برای فروبردن پایه در خاک با توجه به نوع پایه و جنس خاک، از ماشینآلات مناسب استفاده میشود از انواع این ماشینآلات میتوان به پایهکوب هیدرولیک، پایهکوب ضربهای و ماشینآلات ترکیبی اشاره کرد.
- پایهکوب هیدرولیکی: با فشار هیدرولیک پایل را با نیروی یکنواخت و کنترلشده وارد خاک میکند. مناسب خاکهای متراکم و مکانهای محدود
- پایهکوب ضربهای: با ضربههای سنگین و متوالی پایه را فرو میبرد؛ سریع است ولی لرزش زیادی ایجاد میکند.
- ماشین آلات ترکیبی: بعضی از پایهکوبها قابلیت ترکیب فشار هیدرولیکی و ضربهای دارند تا نصب پایه در خاکهای متنوع راحتتر شود.

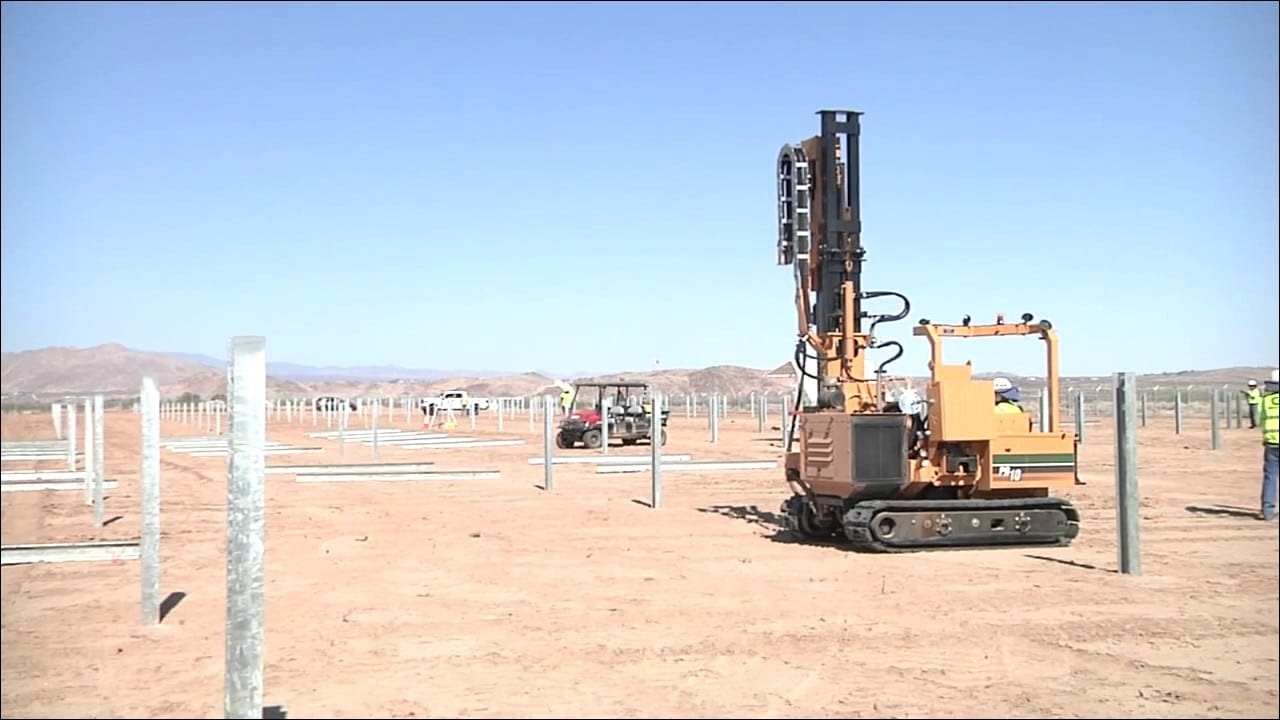

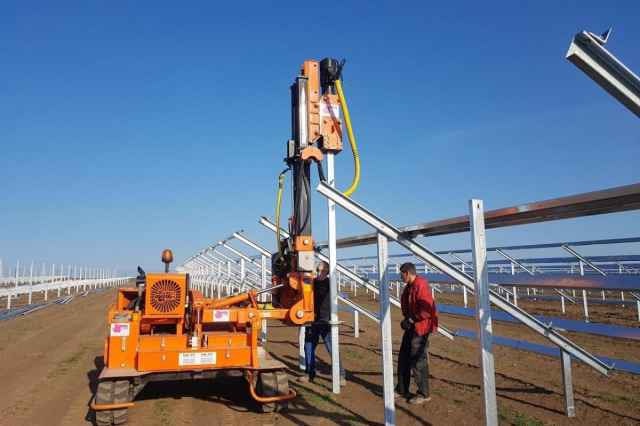

تصاویر نمایش دهنده دستگاه پایه کوب در حال کوبیدن پایهها جهت نصب پنلهای خورشیدی
۳-- مراحل اجرای پایهکوبی
۱-۳- آمادهسازی محل
آمادهسازی محل شامل حذف هرگونه مصالح اضافی و موانع از سطح کار تا رسیدن به یک بستر صاف و یکنواخت و همچنین انجام آزمایش ژئوتکنیک برای تعیین مقاومت خاک و انتخاب نوع پروفیل است. سپس موقعیت دقیق هر پایل بر اساس نقشه اجرایی مشخص شده و با استفاده از ابزارهای اندازهگیری مانند تراز و ریسمان کنترل میشود. این مرحله تضمین میکند که پایلها در موقعیت صحیح و با شیب و تراز مناسب نصب شوند.
۲-۳- حفر پیشگمانه (در صورت نیاز)
در خاکهای بسیار سخت، سنگی یا دارای قطعات درشت، پیشگمانهای کوچک و باریک حفر میشود تا مسیر فروبردن پایه هموار شود. عمق و قطر پیشگمانه معمولاً کمتر از پایه اصلی است تا پایه با اصطکاک مناسب فرو رود و از آسیب دیدن سر آن جلوگیری شود. این کار باعث کاهش نیروی لازم برای نصب پایهی پنلهای خورشیدی و افزایش دقت مکانیابی میشود. در مناطقی که خاک شرایط سختتر و مقاومتری دارد، عملیات حفاری با استفاده از دستگاه دریل واگن انجام میشود.
۳-۳- قرارگیری پایهی پنل خورشیدی در موقعیت
پس از آمادهسازی محل و پیشگمانه، پایل با جرثقیل یا تجهیزات حمل در موقعیت دقیق خود قرار میگیرد. ابزارهای کنترلی مانند تراز، ریسمان و شابلونها برای تنظیم اولیه تراز و عمود بودن پایل استفاده میشوند. همزمان دستگاه پایهکوب در جای خود نصب شده و برای شروع عملیات کوبش یا فشار آماده میشود.
۴-۳- کوبیدن پایهی پنل خورشیدی
پایه با ضربههای مکانیکی یا فشار هیدرولیکی به آرامی و با کنترل دقیق به داخل خاک فرو میرود. سرعت پیشروی و نشست پایه با استفاده از ابزارهای اندازهگیری مانند تراز، کولیس و فاصلهسنج کنترل میشود تا از عمود بودن و دقت موقعیت آن اطمینان حاصل شود. این فرآیند ممکن است بسته به نوع خاک و طول پایه چندین مرحله داشته باشد.
۵-۳- کنترل عمق و موقعیت
بعد از رسیدن پایه به عمق طراحی شده، موقعیت و عمود بودن آن دوباره به دقت بررسی میشود. این کنترل شامل اندازهگیری تراز، بررسی فاصلهها نسبت به پایههای مجاور و تطبیق با نقشه اجرایی است. در صورت نیاز، تنظیمات جزئی انجام میشود تا پایه کاملاً آماده بارگذاری باشد.
۶-۳- اتصال یا تکمیل پایهی پنل خورشیدی
در پروژههای نیازمند طول بیشتر یا تحمل بار بالاتر، چند پایه به هم متصل میشوند یا صفحات فلزی و بتن روی آنها اجرا میشود. این مرحله باعث ایجاد یک پایه یکپارچه و مقاوم میشود که قادر است بار سازه را به شکل یکنواخت منتقل کند. علاوه بر این، تکمیل پایه شامل کنترل نهایی تراز و بررسی اتصالات برای اطمینان از استحکام و ایمنی است.

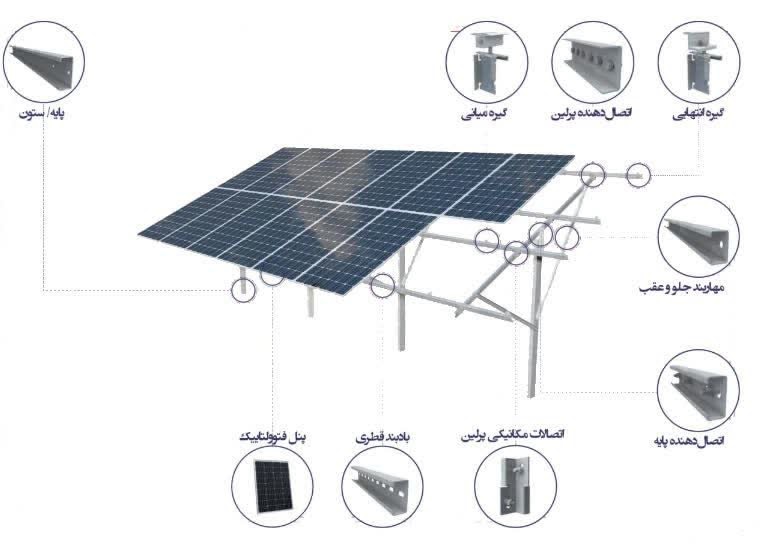

جزییات اعضا و اتصالات پایههای پنل خورشیدی
۴- مزایای روش پایهکوبی
۱-۴- سرعت بالا: مناسب برای پروژههای بزرگ در زمان محدود.
۲-۴- عدم نیاز به بتن: کاهش هزینه و زمان اجرا.
۳-۴- استحکام مناسب: قابلیت تحمل بار باد و برف در پروژههای نیروگاهی.
۴-۴- دوام طولانی: عمر بالا در صورت استفاده از پروفیل گالوانیزه گرم.
۵-۴- دوستدار محیطزیست: چون بتنریزی ندارد، اثرات مخرب محیطزیستی کمتر است.
۷- محدودیتها و معایب
- نیاز به دستگاه پایهکوب: تجهیزات گران و تخصصی.
- محدودیت در زمینهای سنگی: در خاکهای خیلی سخت یا سنگی امکان کوبش دشوار یا غیرممکن است.
- امکان جابجایی کمتر: نسبت به بلوک بتنی یا اسکروپایل، تغییر محل نصب سختتر است
۸- کاربردها
- نیروگاههای خورشیدی بزرگ
- زمینهای با خاک متوسط تا سخت
- پروژههایی که زمان اجرا کوتاه و ابعاد پروژه وسیع است

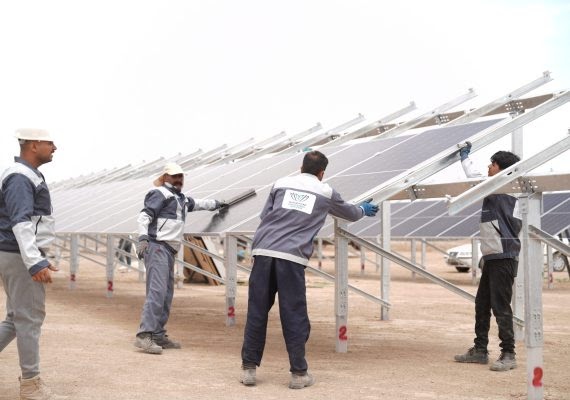

نصب پنل روی پایهها
۹- جمعبندی
پایهکوبی یکی از سریعترین و اقتصادیترین روشها برای اجرای پایههای پنلهای خورشیدی در مقیاس بزرگ است. هرچند محدودیتهایی در زمینهای سنگی و نیاز به تجهیزات خاص دارد، اما در زمینهای مناسب، بهترین انتخاب برای پروژههای بزرگ محسوب میشود.
