اهمیت مطالعات ژئوتکنیک در طراحی و نصب پنلهای خورشیدی
پیش از آغاز عملیات اجرایی نیروگاه خورشیدی، بررسی دقیق شرایط زمین و ویژگیهای ژئوتکنیکی محل از اهمیت بالایی برخوردار است. این مطالعات که توسط مهندسان ژئوتکنیک انجام میشوند، به ارزیابی مقاومت، پایداری و خصوصیات فیزیکی و شیمیایی خاک میپردازند تا اطمینان حاصل شود بستر زمین برای نصب پایهها و سازههای پنلهای خورشیدی مناسب است. نتایج این بررسیها، مبنای طراحی ایمن، پایدار و اقتصادی فونداسیونها بوده و نقش مهمی در افزایش طول عمر و بهرهوری نیروگاه ایفا میکند. در ادامه، با مهمترین آزمایشهای ژئوتکنیکی مورد استفاده در پروژههای خورشیدی آشنا میشوید.
۱- آزمایشهای شناسایی و تعیین ویژگیهای مهندسی خاک
این آزمایشها با هدف تعیین نوع خاک، ظرفیت باربری و میزان مقاومت خاک انجام میشوند تا مشخص شود آیا بستر مورد نظر از نظر استحکام و پایداری برای نصب پایهها و سازههای پنل خورشیدی مناسب است یا خیر.آزمایشهای رایج در این زمینه به شرح جدول زیر است:
۱-۱- آزمایشهای صحرایی

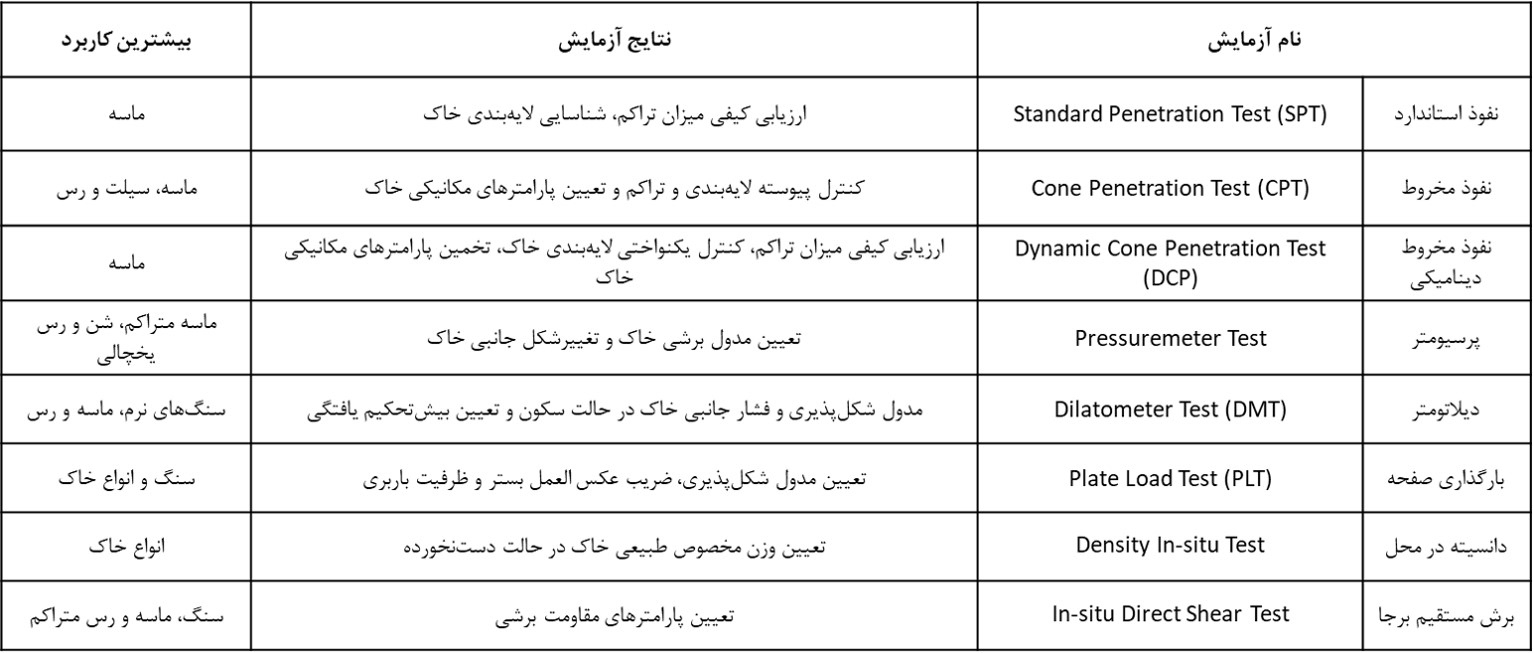

از آزمایشات درجای متعدد جهت تعریف لایههای زمین و دستیابی به اندازه گیریهای مستقیم خصوصیات خاک و یا پارامترهای ژئوتکنیکی استفاده میگردد. از جمله مهمترین آزمایشهای صحرایی ژئوتکنیکی میتوان به آزمایش نفوذ استاندارد، نفوذ مخروط، پرسیومتر، دیلاتومتر، بارگذاری صفحه، دانسیته در محل و برش درجا استفاده کرد. جزئیات برخی از انواع متداول این آزمایشها در جدول زیر ارائه شده است.

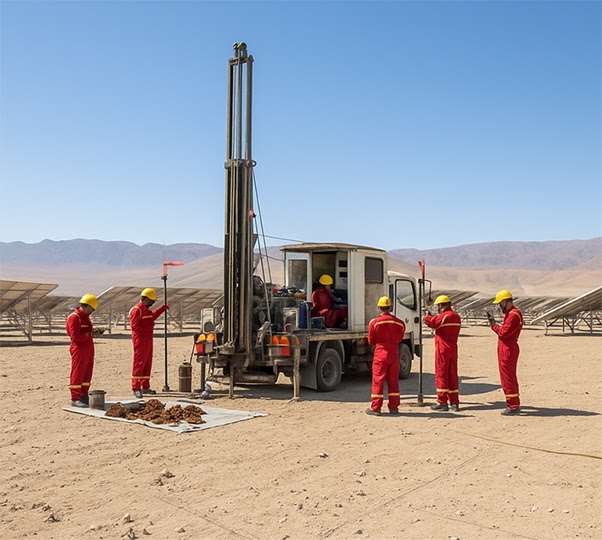

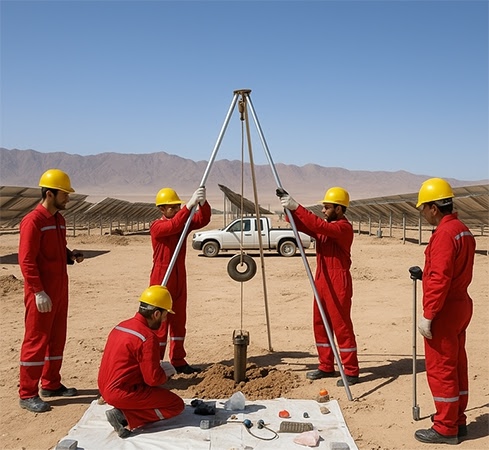

برای تکمیل توضیحات جدول و ارائه نمای بصری از آزمایشها، تصاویر مرتبط با برخی از این مراحل در ادامه و در قسمت پایین آورده شدهاند.
۲-۱- آزمایشهای آزمایشگاهی

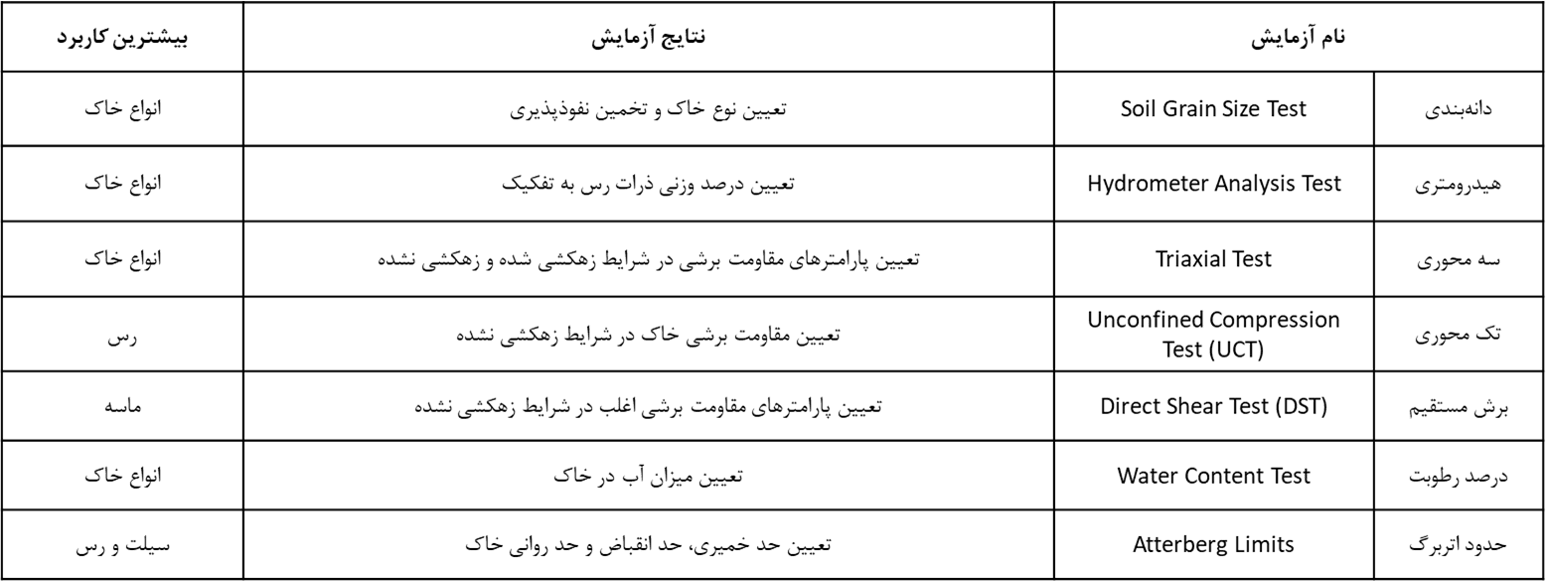

از آزمایشهای آزمایشگاهی خاک برای تعیین دقیق خصوصیات فیزیکی، مکانیکی و شیمیایی نمونههای برداشتشده از محل پروژه استفاده میشود. این آزمایشها امکان ارزیابی رفتار خاک در شرایط کنترلشده را فراهم کرده و مبنای طراحی و تحلیل پایههای پنلهای خورشیدی قرار میگیرند. از جمله مهمترین آزمایشهای آزمایشگاهی میتوان به دانهبندی، حدود اتربرگ، هیدرومتری، برش مستقیم، سهمحوری، تک محوری و درصد رطوبت خاک اشاره کرد. جزئیات برخی از این آزمایشها در جدول زیر ارائه شده است.
۲- نقشهبرداری و توپوگرافی محل
پیش از نصب پنلهای خورشیدی، بررسی دقیق سطح زمین و شیبها ضروری است تا بهترین جهت، زاویه و آرایش پنلها تعیین شود. این مرحله به بهینهسازی تولید انرژی و کاهش مشکلات اجرایی کمک میکند. در این مرحله همچنین، شکل و اختلاف ارتفاع زمین با دقت بالا اندازهگیری میشود تا نقشهی سهبعدی از محدوده پروژه تهیه گردد. این دادهها برای طراحی نوع و روش اجرای پایهها و چیدمان ردیفهای پنل اهمیت زیادی دارند.

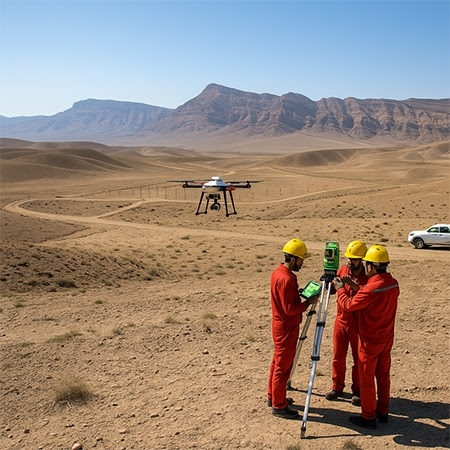

ابزارهای مورد استفاده در نقشهبرداری و بررسی محل نصب نیروگاه خورشیدی عبارتاند از
۱-۲- پهپاد (Drone) : برای تصویربرداری هوایی دقیق از سطح زمین بهمنظور تهیه نقشههای توپوگرافی
۲-۲- توتالاستیشن (Total Station) : جهت اندازهگیری دقیق زوایا، فواصل و اختلاف ارتفاع نقاط در محل پروژه
۳-۲- GPS نقشهبرداری (GNSS): برای تعیین مختصات جغرافیایی دقیق نقاط مورد بررسی
۳- آزمایشهای هیدرولوژیکی
در مناطقی با زمینهای مرطوب، کشاورزی یا دارای سفرههای آب زیرزمینی کمعمق، انجام آزمایشهای هیدرولوژی و محیطی پیش از اجرای نیروگاه خورشیدی بسیار ضروری است. این مطالعات به درک بهتر رفتار آب در خاک، طراحی بهینه و مناسب و جلوگیری از آسیبهای احتمالی مانند فرونشست یا آبگرفتگی کمک میکنند. برای دستیابی به این هدف، مجموعهای از آزمایشهای تخصصی بر روی زمین انجام میشود تا ویژگیهای هیدرولوژیکی و شرایط محیطی محل بهصورت دقیق ارزیابی گردد. در ادامه، هر یک از این آزمایشها و روشهای اجرای آنها بهصورت جداگانه توضیح داده شدهاند.
۱-۳- اندازهگیری سطح آب زیرزمینی
در این مرحله، عمق و تغییرات فصلی سطح ایستابی اندازهگیری میشود تا مشخص شود آب زیرزمینی تا چه حد به سطح زمین نزدیک است. نتایج این بررسی در تعیین عمق مناسب فونداسیون، انتخاب نوع سازه و جلوگیری از تماس آب با بخشهای فلزی نیروگاه مؤثر است. در صورت بالا بودن سطح آب، ممکن است نیاز به عایقکاری یا زهکشی مصنوعی باشد.
ابزارهای مورد استفاده در این آزمایش: چاهکهای آزمایشی، لوله پیزومتر، و دستگاههای سنجش سطح آب (Water Level Meter) برای ثبت دقیق نوسانات عمق آب.
۲-۳- آزمایش نفوذپذیری خاک
این آزمایش با هدف تعیین میزان و سرعت عبور آب از لایههای خاک انجام میشود تا ظرفیت زهکشی طبیعی زمین مشخص شود. خاکهای با نفوذپذیری پایین (مانند خاکهای رسی) باعث ماندگاری آب در اطراف پایهها شده و خطر خوردگی یا کاهش پایداری سازه را افزایش میدهند. بر اساس نتایج این آزمون، نوع سیستم زهکشی اصلاح میشود.
روشها و ابزارهای مورد استفاده در این آزمایش: آزمایش لوژن برای لایههای سنگی، آزمایش چاهک برای خاک سطحی، و دستگاه نفوذسنج جهت اندازهگیری نرخ نفوذ آب.
۳-۳- ارزیابی خطر سیلاب و شرایط زهکشی
در این بخش، الگوهای رواناب سطحی، جهت جریان آب و احتمال وقوع سیلاب در منطقه مورد تحلیل قرار میگیرد. این بررسی به طراحان کمک میکند تا محل نصب پنلها و مسیرهای عبور آب را طوری تعیین کنند که کمترین خطر تخریب یا آبگرفتگی وجود داشته باشد. همچنین، شناسایی نواحی با شیب نامناسب یا تجمع آب از خسارتهای احتمالی در آینده جلوگیری میکند.
ابزارها و نرمافزارها: دادههای بارش و توپوگرافی منطقه، مدلهای عددی برای تحلیل جریان آب و شبیهسازی رواناب سطحی، همراه با نقشههای خطر سیلاب و تصاویر ماهوارهای.

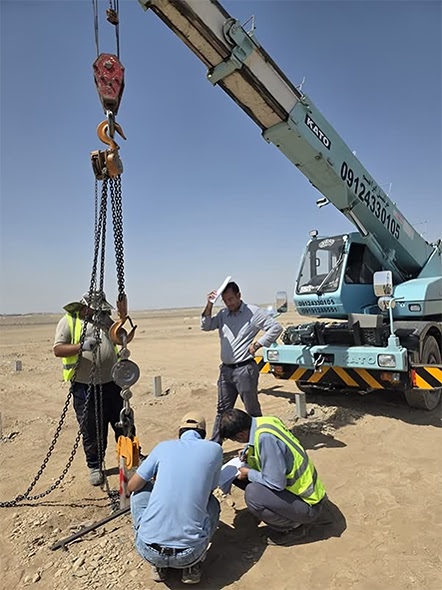

۴. آزمایش بارگذاری و کشش پایهها (Pile Load & Pull-Out Tests)
پس از نصب چند پایه آزمایشی در محل، مهندسان با انجام آزمایشهای مختلف مقاومت واقعی خاک و ظرفیت پایهها در تحمل نیروهای فشاری، کششی و جانبی را بررسی میکنند. این آزمایشها به تعیین نوع و ابعاد مناسب پایهها کمک میکنند و از نشست یا شکست سازه جلوگیری میکنند.
۱-۴- آزمایش بار عمودی (Vertical Load Test)
این آزمایش با شبیهسازی وزن پنلها و سازههای روی پایه انجام میشود. با اعمال بار افزایشی بر روی پایه، میزان نشست و تغییر شکل خاک اندازهگیری شده و ظرفیت باربری واقعی آن مشخص میگردد. نتایج این آزمایش تعیین میکند که آیا پایههای طراحیشده قادر به تحمل بار سازه هستند یا نیاز به تقویت دارند.
۲-۴- آزمایش بار جانبی (Lateral Load Test)
هدف این آزمایش بررسی مقاومت خاک در برابر نیروهای افقی است که ممکن است از باد شدید، لرزش زمین یا حرکت سازه ناشی شوند. نیروهای جانبی به تدریج بر پایه اعمال شده و جابهجایی و تغییر شکل آن اندازهگیری میشود. نتایج این آزمایش به تعیین نحوه مهاربندی پایهها، عمق فرو رفتن و طراحی اتصالات افقی کمک میکند تا ایمنی و پایداری طولانیمدت سازه تضمین شود.

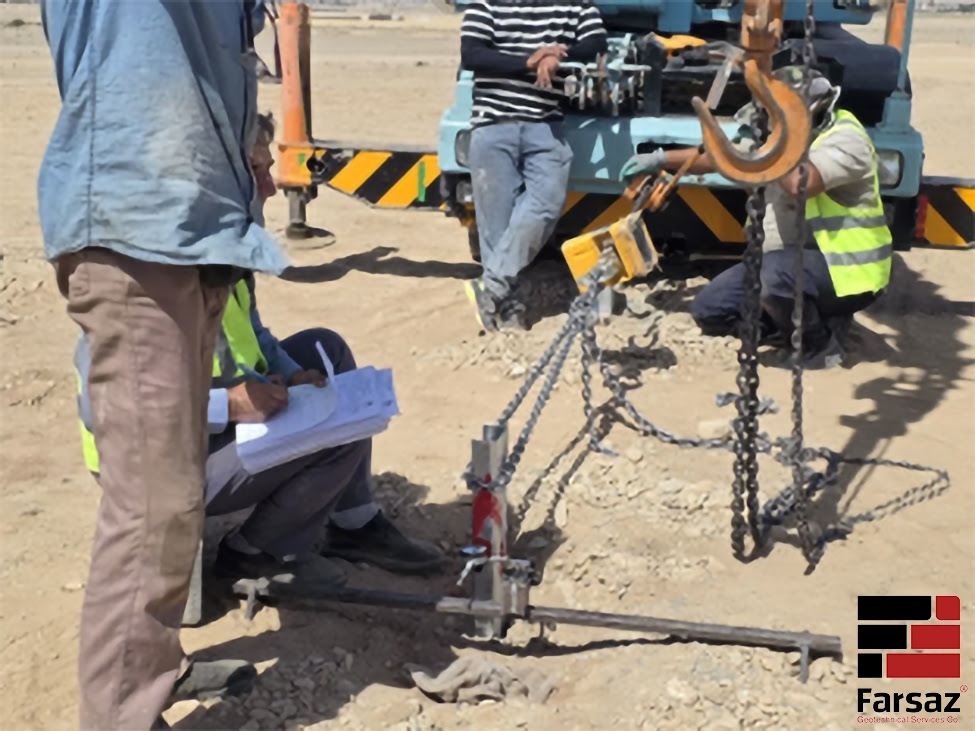

۳-۴- آزمایش کشش (Pull-Out Test)
این آزمایش میزان نیروی لازم برای بیرون کشیدن پایه از خاک را اندازهگیری میکند. هدف آن ارزیابی مقاومت خاک در برابر نیروهای کششی و اطمینان از پایدار ماندن پایهها در شرایط غیرعادی مانند وزش باد شدید یا فشارهای ناشی از نشست زمین است. دادههای بهدستآمده برای انتخاب نوع و روش اجرای پایهها و یا در صورت صلاحدید طراح، افزایش طول مدفون آنها ضروری هستند.
۴- آزمایشهای الکتریکی (Electrical Tests)
در پروژههای نیروگاه خورشیدی، ایمنی الکتریکی یکی از مهمترین الزامات است. نصب پنلها و تجهیزات الکتریکی روی زمین مستلزم طراحی سیستم ارتینگ مناسب است تا از صدمات ناشی از جریانهای ناخواسته، نوسانات ولتاژ و صاعقه جلوگیری شود.
مهمترین آزمایشهای الکتریکی مورد استفاده در اجرای پنلهای خورشیدی به شرح زیر است:

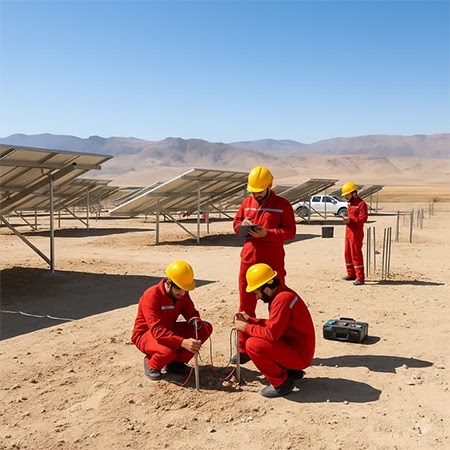

۱-۴- آزمایش مقاومت ویژه خاک (Soil Resistivity)
این آزمایش برای تعیین مقاومت الکتریکی خاک انجام میشود و مشخص میکند که جریان الکتریکی چگونه از خاک عبور میکند. دادههای حاصل، پایه و اساس طراحی سیستم ارتینگ را تشکیل میدهند و به مهندسان کمک میکنند تا طول، عمق و تعداد میلههای ارت را بهینه کنند. مقاومت خاک پایین به معنای امکان تخلیه بهتر جریانهای ناخواسته به زمین است، در حالی که خاکهای با مقاومت بالا نیازمند تقویت و طراحی خاص برای ارتینگ هستند.
۲-۴- بررسی سیستم حفاظت در برابر صاعقه (Lightning Protection System)
این بررسی شامل تحلیل خطر صاعقه و طراحی مسیرهای تخلیه ایمن برای جریانهای ناشی از صاعقه است. هدف از آن حفاظت از سازهها، پنلها، اینورترها و سایر تجهیزات حساس در برابر آسیبهای ناشی از تخلیه برق استاتیکی یا ضربه مستقیم صاعقه میباشد. آزمایشها و شبیهسازیها کمک میکنند تا ارتینگ مناسب برای سازه و تجهیزات انتخاب شود و خطر حوادث الکتریکی به حداقل برسد.
۵- جمعبندی
بررسی و آمادهسازی زمین قبل از نصب نیروگاه خورشیدی یکی از مراحل حیاتی و غیرقابل چشمپوشی در طراحی و اجرای پروژه است. این فرآیند شامل مطالعات ژئوتکنیک، نقشهبرداری توپوگرافی، آزمایشهای هیدرولوژی و محیطی، آزمونهای بارگذاری و کشش پایهها و ارزیابیهای الکتریکی و ارتینگ میشود. مطالعات ژئوتکنیک و نقشهبرداری، با بررسی مقاومت خاک، پایداری زمین و شیبها، شرایط مناسب برای نصب پایهها و چیدمان بهینه پنلها را فراهم میکنند. آزمایشهای هیدرولوژی و محیطی، با تعیین سطح آب زیرزمینی، نفوذپذیری خاک و خطر سیلاب، امکان طراحی پایههای مقاوم در برابر رطوبت و نشست زمین را ایجاد میکنند.
آزمایشهای بارگذاری و کشش پایهها، ظرفیت واقعی خاک و رفتار پایهها در برابر بارهای عمودی، جانبی و کششی را مشخص کرده و به انتخاب نوع و ابعاد پایهها کمک میکنند. همچنین، آزمایشهای الکتریکی با تعیین مقاومت خاک و طراحی سیستم حفاظت در برابر صاعقه، ایمنی الکتریکی نیروگاه را تضمین میکنند. نتایج تمامی این بررسیها و آزمایشها باعث میشود که پروژه از نظر فنی پایدار و ایمن باشد، ریسکهای احتمالی کاهش یابد و عمر مفید سازهها افزایش یابد. بهطور خلاصه، این مراحل پیش از نصب پنلهای خورشیدی، زیربنای موفقیت، بهرهوری و دوام بلندمدت نیروگاه را فراهم میآورند.
