جت گروتینگ(Jet Grouting)
مقدمه
در بسیاری از پروژههای عمرانی، شرایط طبیعی خاک بهگونهای است که پاسخگوی نیازهای ایمنی، پایداری و بهرهبرداری سازه نیست. توسعه شهرها، محدودیت فضا، افزایش ارتفاع ساختمانها و گسترش سازههای زیرزمینی باعث شده است که مهندسان بیش از گذشته با خاکهای ضعیف، ناهمگن یا دارای مشکلات ژئوتکنیکی مواجه شوند. در چنین شرایطی، بهسازی خاک بهعنوان یکی از مهمترین راهکارهای مهندسی مطرح میشود.
جت گروتینگ یکی از روشهای نوین و کارآمد بهسازی خاک است که به دلیل انعطافپذیری بالا، قابلیت اجرا در شرایط پیچیده و عملکرد قابل اعتماد، در سالهای اخیر بهطور گسترده در پروژههای عمرانی مورد استفاده قرار گرفته است. این روش نهتنها برای مهندسان ژئوتکنیک اهمیت دارد، بلکه برای کارفرمایان نیز بهعنوان راهکاری مؤثر برای افزایش ایمنی و کاهش ریسک پروژه شناخته میشود.
جت گروتینگ چیست؟
جت گروتینگ (Jet Grouting) روشی است که در آن با تزریق دوغاب سیمان تحت فشار بسیار بالا، خاک در محل تخریب شده و با سیمان مخلوط میگردد. حاصل این فرآیند، ایجاد تودههایی مقاوم از ترکیب خاک و سیمان است که معمولاً بهصورت ستونهایی عمودی یا المانهای پیوسته در زمین شکل میگیرند.
برخلاف برخی روشهای سنتی که نیاز به برداشت و جایگزینی خاک دارند، جت گروتینگ بهصورت درجا انجام میشود. این ویژگی باعث میشود که اجرای آن در فضاهای محدود شهری و در مجاورت سازههای موجود امکانپذیر باشد. به همین دلیل، جت گروتینگ بهعنوان یکی از روشهای منعطف و کماثر از نظر لرزش و جابجایی زمین شناخته میشود.
اصول عملکرد روش جت گروتینگ
مبنای عملکرد جت گروتینگ بر استفاده از قدرت تخریب بسیار بالای سیالات تزریقی است. در این روش، دوغاب سیمان با فشار زیاد از طریق نازلهایی مخصوص به داخل خاک تزریق میشود. تزریق پرفشار جت باعث تخریب ساختار اولیه خاک و اختلاط آن با سیمان میگردد.
با پیشرفت تزریق و حرکت تدریجی ابزار، تودهای یکنواخت از خاک و سیمان شکل میگیرد که پس از سخت شدن، رفتاری مشابه مصالح مقاوم از خود نشان میدهد. این تودهها میتوانند بهصورت ستونهای مجزا یا المانهای همپوشان اجرا شوند و بسته به آرایش آنها، اهداف مختلفی مانند افزایش مقاومت، کاهش نفوذپذیری یا پایدارسازی زمین محقق شود.
انواع روشهای جت گروتینگ
جت گروتینگ بر اساس تعداد و نوع سیالات تزریقی به چند روش اصلی تقسیم میشود. هر یک از این روشها برای شرایط خاصی از خاک و پروژه مناسب هستند.
در روش جت تکسیاله، تنها دوغاب سیمان با فشار بالا تزریق میشود. این روش معمولاً برای خاکهای نرمتر و پروژههایی با الزامات سادهتر به کار میرود.
در روش جت دوسیاله، از ترکیب دوغاب سیمان و هوا استفاده میشود. وجود هوا باعث افزایش انرژی تخریب و گسترش بهتر ناحیه اختلاط میگردد.
روش جت سهسیاله پیشرفتهترین نوع جت گروتینگ است که در آن آب، هوا و دوغاب سیمان بهصورت همزمان تزریق میشوند. این روش امکان تخریب مؤثرتر خاکهای متراکمتر و کنترل بهتر فرآیند بهسازی را فراهم میکند.
مراحل کلی اجرای جت گروتینگ
اجرای جت گروتینگ فرآیندی مرحلهای و کنترلشده است. ابتدا حفاری تا عمق مورد نظر انجام میشود. سپس ابزار تزریق در داخل گمانه قرار گرفته و عملیات تزریق آغاز میگردد. همزمان با تزریق، ابزار بهصورت چرخشی و با سرعت مشخص بالا کشیده میشود تا ستون خاک-سیمان بهطور یکنواخت شکل گیرد.
پس از پایان تزریق، دوغاب تزریقشده بهتدریج سخت میشود و ساختاری مقاوم در داخل زمین ایجاد میکند. این فرآیند بدون ایجاد لرزشهای شدید یا جابجاییهای گسترده در زمین انجام میشود که یکی از مزایای مهم آن در پروژههای حساس شهری است.
مزایای روش جت گروتینگ
یکی از مهمترین مزایای جت گروتینگ، انعطافپذیری بالای آن است. این روش میتواند در طیف وسیعی از خاکها و شرایط اجرایی به کار رود. قابلیت اجرا در فضاهای محدود، آن را به گزینهای مناسب برای پروژههای شهری تبدیل کرده است.
از دیگر مزایا میتوان به حداقل لرزش و اثرات جانبی اشاره کرد. این ویژگی بهویژه در پروژههایی که در مجاورت سازههای حساس انجام میشوند، اهمیت زیادی دارد.
همچنین، جت گروتینگ امکان کنترل موضعی بهسازی را فراهم میکند. به این معنا که فقط نواحی مورد نیاز بهسازی میشوند و نیازی به عملیات گسترده خاکبرداری وجود ندارد.
مقایسه جت گروتینگ با سایر روشهای بهسازی خاک
در مقایسه با روشهایی مانند تزریق تحکیمی یا اختلاط عمیق خاک، جت گروتینگ از نظر انعطافپذیری و دامنه کاربرد مزیتهای قابل توجهی دارد. این روش میتواند در شرایطی که سایر روشها با محدودیت مواجه هستند، بهعنوان گزینهای قابل اعتماد مطرح شود.
البته انتخاب روش مناسب همواره نیازمند بررسی شرایط خاص پروژه است. جت گروتینگ زمانی بیشترین کارایی را دارد که محدودیت فضا، وجود سازههای مجاور یا نیاز به آببندی موضعی مطرح باشد.
در بسیاری از پروژههای عمرانی، شرایط طبیعی خاک بهگونهای است که پاسخگوی نیازهای ایمنی، پایداری و بهرهبرداری سازه نیست. توسعه شهرها، محدودیت فضا، افزایش ارتفاع ساختمانها و گسترش سازههای زیرزمینی باعث شده است که مهندسان بیش از گذشته با خاکهای ضعیف، ناهمگن یا دارای مشکلات ژئوتکنیکی مواجه شوند. در چنین شرایطی، بهسازی خاک بهعنوان یکی از مهمترین راهکارهای مهندسی مطرح میشود.
جت گروتینگ یکی از روشهای نوین و کارآمد بهسازی خاک است که به دلیل انعطافپذیری بالا، قابلیت اجرا در شرایط پیچیده و عملکرد قابل اعتماد، در سالهای اخیر بهطور گسترده در پروژههای عمرانی مورد استفاده قرار گرفته است. این روش نهتنها برای مهندسان ژئوتکنیک اهمیت دارد، بلکه برای کارفرمایان نیز بهعنوان راهکاری مؤثر برای افزایش ایمنی و کاهش ریسک پروژه شناخته میشود.
جت گروتینگ چیست؟
جت گروتینگ (Jet Grouting) روشی است که در آن با تزریق دوغاب سیمان تحت فشار بسیار بالا، خاک در محل تخریب شده و با سیمان مخلوط میگردد. حاصل این فرآیند، ایجاد تودههایی مقاوم از ترکیب خاک و سیمان است که معمولاً بهصورت ستونهایی عمودی یا المانهای پیوسته در زمین شکل میگیرند.
برخلاف برخی روشهای سنتی که نیاز به برداشت و جایگزینی خاک دارند، جت گروتینگ بهصورت درجا انجام میشود. این ویژگی باعث میشود که اجرای آن در فضاهای محدود شهری و در مجاورت سازههای موجود امکانپذیر باشد. به همین دلیل، جت گروتینگ بهعنوان یکی از روشهای منعطف و کماثر از نظر لرزش و جابجایی زمین شناخته میشود.
شکل ۱- بهسازی خاک با روش جت گروتینگ (Jet grouting)
اصول عملکرد روش جت گروتینگ
مبنای عملکرد جت گروتینگ بر استفاده از قدرت تخریب بسیار بالای سیالات تزریقی است. در این روش، دوغاب سیمان با فشار زیاد از طریق نازلهایی مخصوص به داخل خاک تزریق میشود. تزریق پرفشار جت باعث تخریب ساختار اولیه خاک و اختلاط آن با سیمان میگردد.
با پیشرفت تزریق و حرکت تدریجی ابزار، تودهای یکنواخت از خاک و سیمان شکل میگیرد که پس از سخت شدن، رفتاری مشابه مصالح مقاوم از خود نشان میدهد. این تودهها میتوانند بهصورت ستونهای مجزا یا المانهای همپوشان اجرا شوند و بسته به آرایش آنها، اهداف مختلفی مانند افزایش مقاومت، کاهش نفوذپذیری یا پایدارسازی زمین محقق شود.
انواع روشهای جت گروتینگ
جت گروتینگ بر اساس تعداد و نوع سیالات تزریقی به چند روش اصلی تقسیم میشود. هر یک از این روشها برای شرایط خاصی از خاک و پروژه مناسب هستند.
در روش جت تکسیاله، تنها دوغاب سیمان با فشار بالا تزریق میشود. این روش معمولاً برای خاکهای نرمتر و پروژههایی با الزامات سادهتر به کار میرود.
در روش جت دوسیاله، از ترکیب دوغاب سیمان و هوا استفاده میشود. وجود هوا باعث افزایش انرژی تخریب و گسترش بهتر ناحیه اختلاط میگردد.
روش جت سهسیاله پیشرفتهترین نوع جت گروتینگ است که در آن آب، هوا و دوغاب سیمان بهصورت همزمان تزریق میشوند. این روش امکان تخریب مؤثرتر خاکهای متراکمتر و کنترل بهتر فرآیند بهسازی را فراهم میکند.

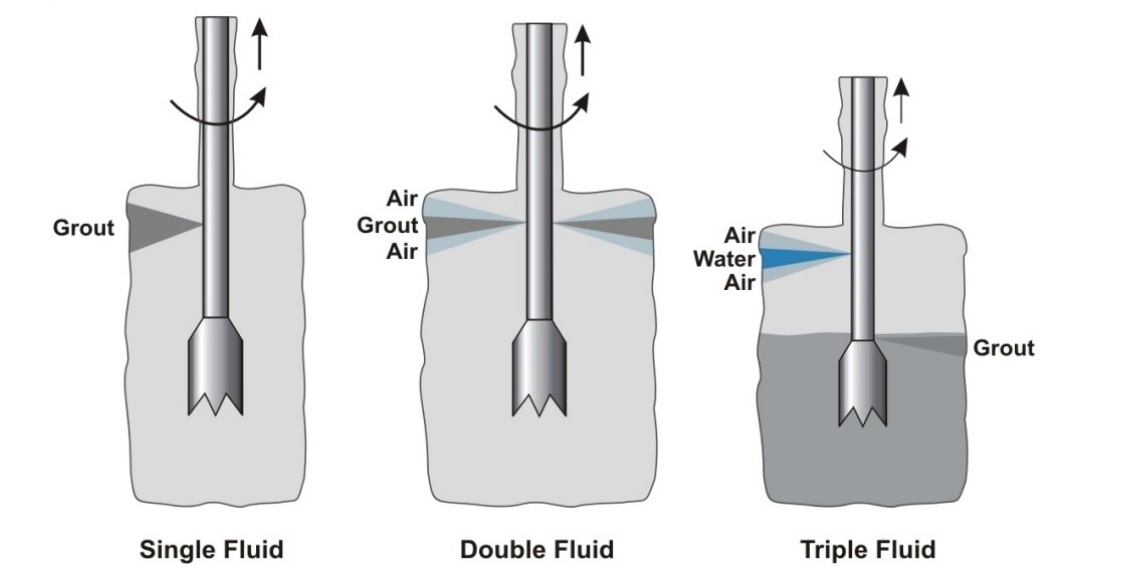

شکل ۲- انواع روشهای جت گروتینگ
مراحل کلی اجرای جت گروتینگ
اجرای جت گروتینگ فرآیندی مرحلهای و کنترلشده است. ابتدا حفاری تا عمق مورد نظر انجام میشود. سپس ابزار تزریق در داخل گمانه قرار گرفته و عملیات تزریق آغاز میگردد. همزمان با تزریق، ابزار بهصورت چرخشی و با سرعت مشخص بالا کشیده میشود تا ستون خاک-سیمان بهطور یکنواخت شکل گیرد.
پس از پایان تزریق، دوغاب تزریقشده بهتدریج سخت میشود و ساختاری مقاوم در داخل زمین ایجاد میکند. این فرآیند بدون ایجاد لرزشهای شدید یا جابجاییهای گسترده در زمین انجام میشود که یکی از مزایای مهم آن در پروژههای حساس شهری است.

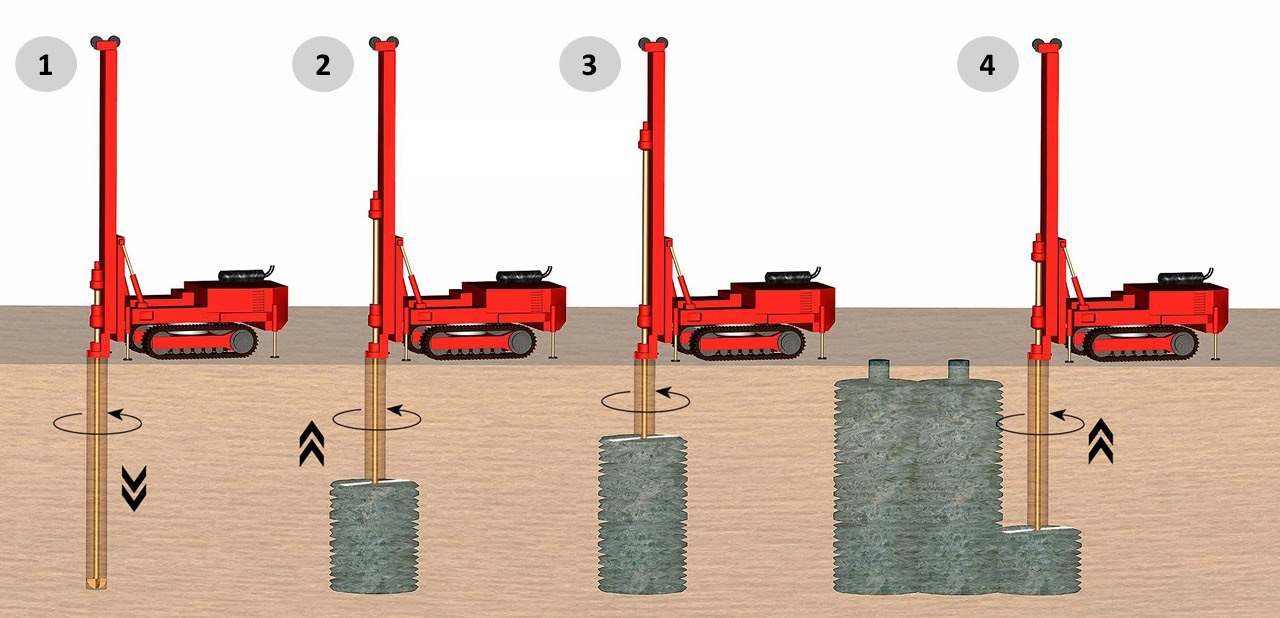

شکل ۳- مراحل کلی اجرای جت گروتینگ
مزایای روش جت گروتینگ
یکی از مهمترین مزایای جت گروتینگ، انعطافپذیری بالای آن است. این روش میتواند در طیف وسیعی از خاکها و شرایط اجرایی به کار رود. قابلیت اجرا در فضاهای محدود، آن را به گزینهای مناسب برای پروژههای شهری تبدیل کرده است.
از دیگر مزایا میتوان به حداقل لرزش و اثرات جانبی اشاره کرد. این ویژگی بهویژه در پروژههایی که در مجاورت سازههای حساس انجام میشوند، اهمیت زیادی دارد.
همچنین، جت گروتینگ امکان کنترل موضعی بهسازی را فراهم میکند. به این معنا که فقط نواحی مورد نیاز بهسازی میشوند و نیازی به عملیات گسترده خاکبرداری وجود ندارد.
مقایسه جت گروتینگ با سایر روشهای بهسازی خاک
در مقایسه با روشهایی مانند تزریق تحکیمی یا اختلاط عمیق خاک، جت گروتینگ از نظر انعطافپذیری و دامنه کاربرد مزیتهای قابل توجهی دارد. این روش میتواند در شرایطی که سایر روشها با محدودیت مواجه هستند، بهعنوان گزینهای قابل اعتماد مطرح شود.
البته انتخاب روش مناسب همواره نیازمند بررسی شرایط خاص پروژه است. جت گروتینگ زمانی بیشترین کارایی را دارد که محدودیت فضا، وجود سازههای مجاور یا نیاز به آببندی موضعی مطرح باشد.
